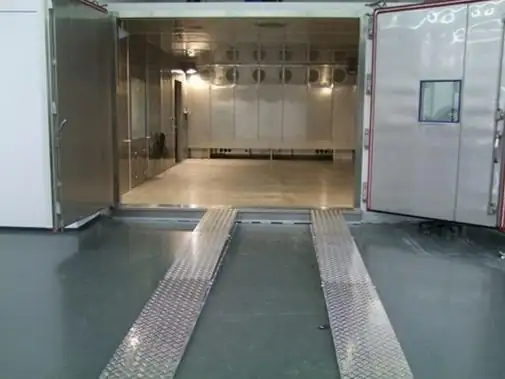

Klimakammern

• Temperaturbereich von -40°C bis +120°C
• Feuchtebereich von 10%rF bis 95%rF
• Höhe von 2500 mm bis 3220 mm
• Breite von 4500mm bis 5000mm
• Tiefe von 6500mm bis 7920mm
• Volumen von 80m³ bis 130m³

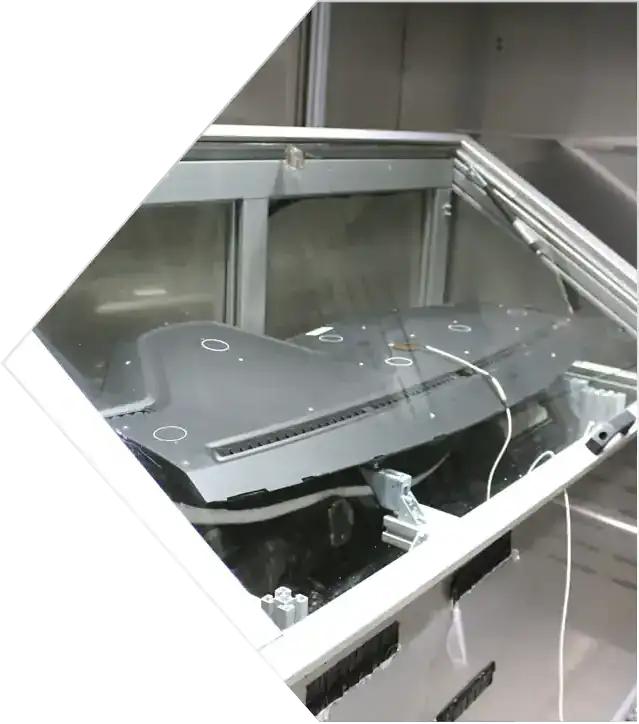

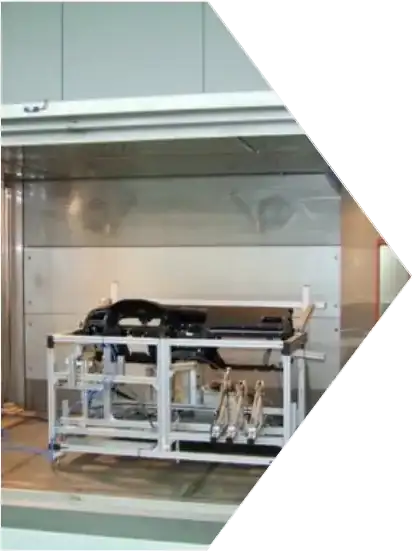

Bauteilklimakammern

• Temperaturbereich von -50°C bis +120°C
• Feuchtebereich von 10%rF bis 95%rF
• Höhe von 2000mm bis 3300mm
• Breite von 2500mm bis 3640mm
• Tiefe von 2000mm bis 3000mm
• Volumen von 10m³ bis 30m³

Klimaschränke

• Temperaturbereich von -80°C bis +220°C
• Feuchtebereich von 10%rF bis 98%rF
• Höhe von 650mm bis 1250mm
• Breite von 601mm bis 1250mm
• Tiefe von 545mm bis 1250mm
• Volumen von 0,21m³ bis 1,56m³

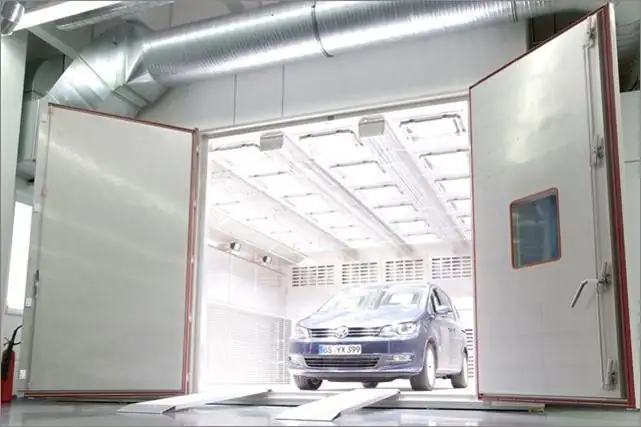

Sonnenlicht - Simulationskammer

• Prüfung von Gesamtfahrzeugen oder Fahrzeugkomponenten
• Durchführung von Prüfungen entsprechend DIN 75 220 Outdoor und Indoor

Technische Daten

• Temperaturbereich -40°C bis 100°C
• Feuchte-Regelbereich: 10…60 %rF
• Maße: 5,0 m x 6,5 m x 3,0 m
• 24 Strahler, je 2500 W Halogen-Metalldampf, einzeln steuerbar
• Mittl. Strahlungsleistung 1000 W/m² in 1200 mm Höhe über dem Kammerboden

Roboterprüfungen

• Testdurchführung unter Klimabedingungen sowie unter Raumtemperatur
• Messung von Kräften und Drehmomenten
• Roboterunterstützte Dauerläufe

Roboterspezifikationen

• Kawasaki Roboter mit einer Wiederholgenauigkeit von ± 0,05 bis  0,07mm
• Kräfte bis 800N möglich

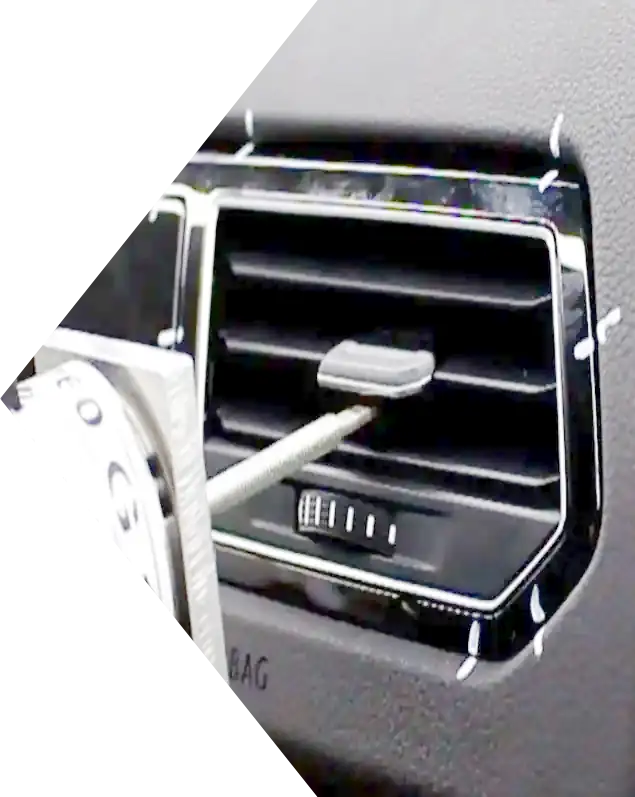

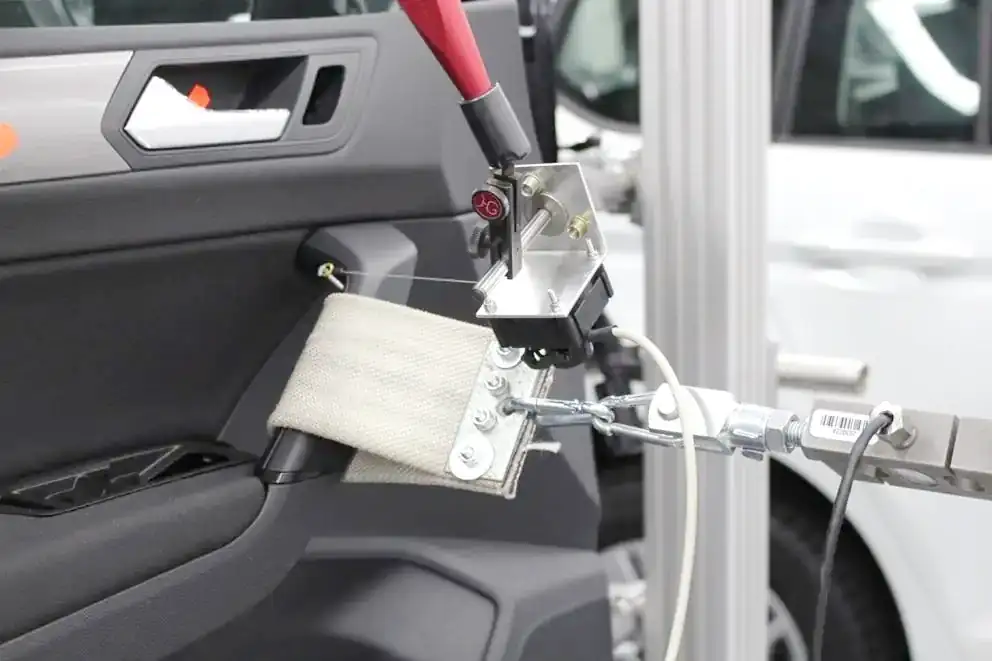

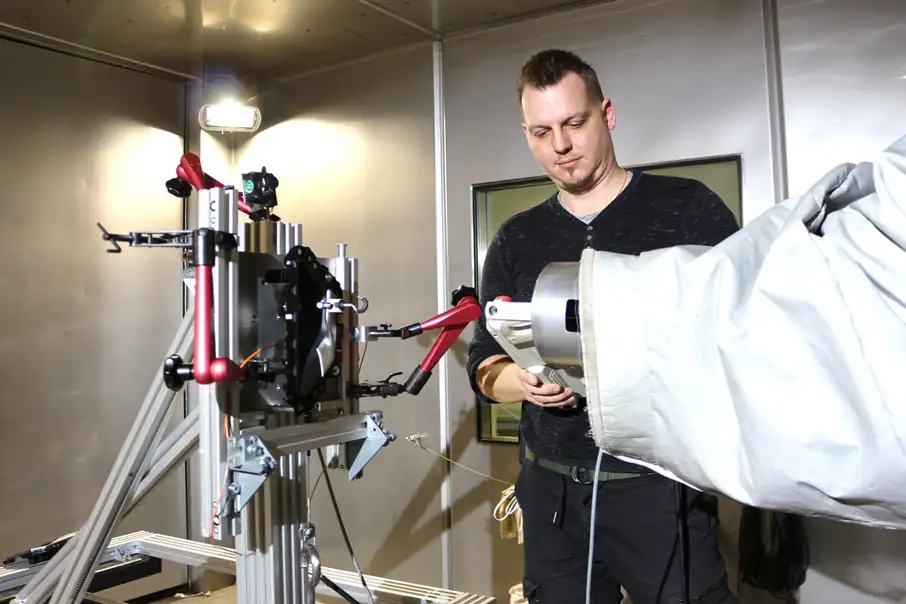

Messung von Betätigungskräften

• Einachsige und 6-achsige Kraftmessung
• Kraftgesteuertes Betätigen um ein Überdrücken/
  Beschädigungen der Bauteile zu vermeiden

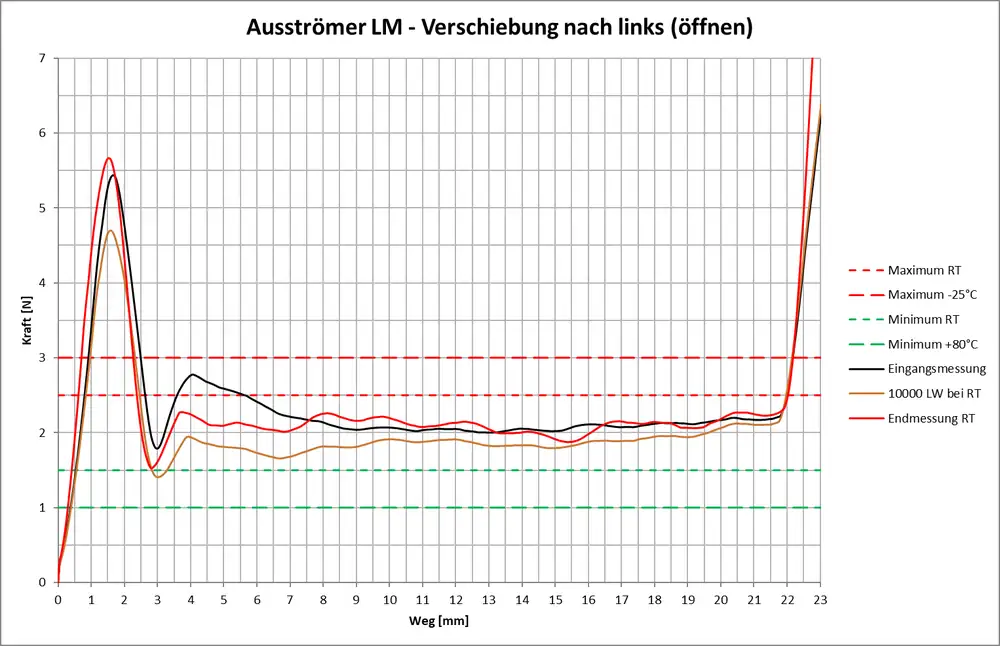

• Aufzeichnung Kraft – Wege Diagramme
• Durchführung bei Raumtemperatur sowie unter Klimabedingungen

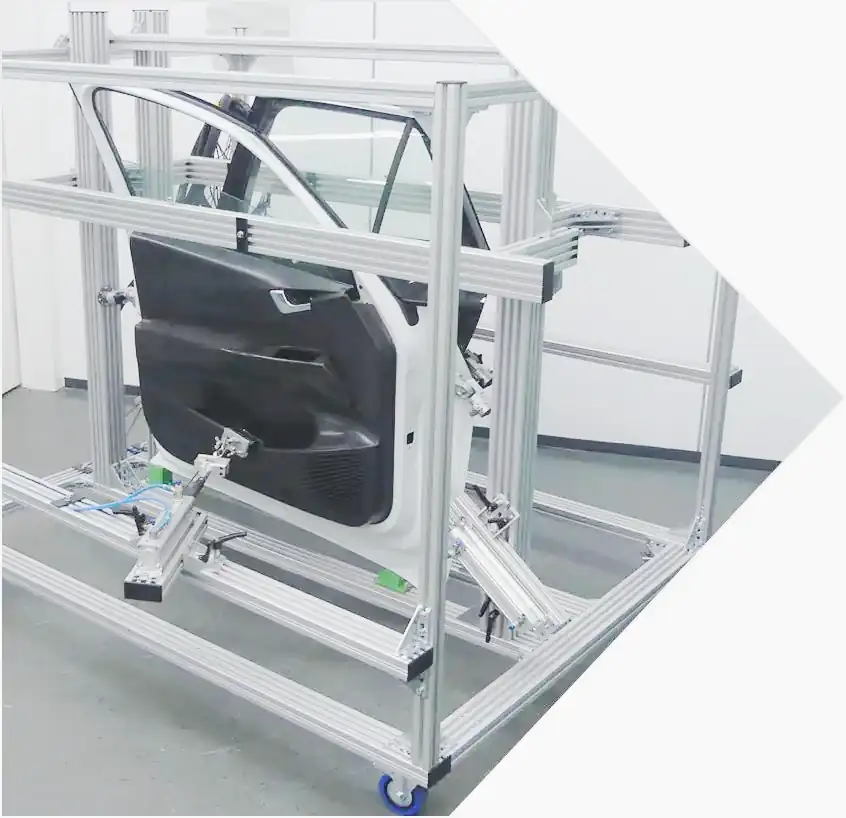

Dauerlauf

• Dauerläufe aller beweglichen Interieur-Bauteile
• Pneumatische oder Roboterunterstützte Prüfung der
  Bauteile
• Durchführung bei Raumtemperatur sowie unter Klimabedingungen

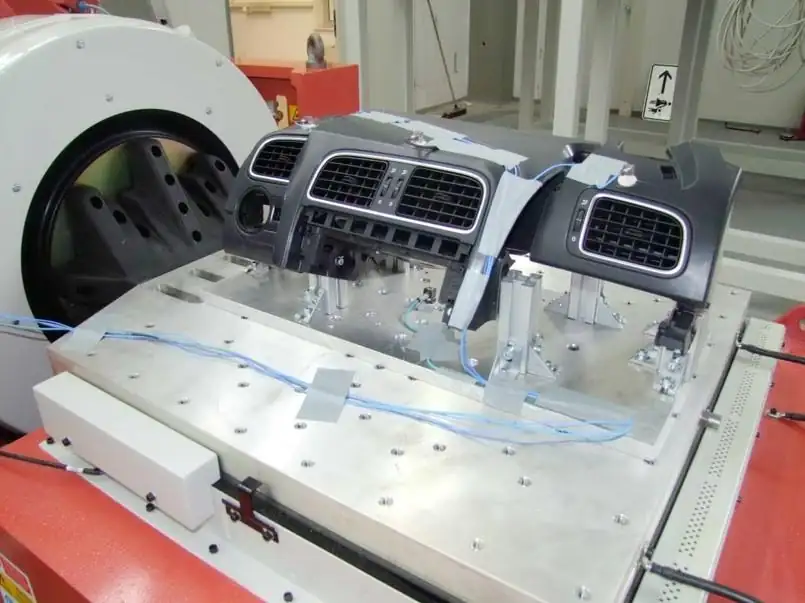

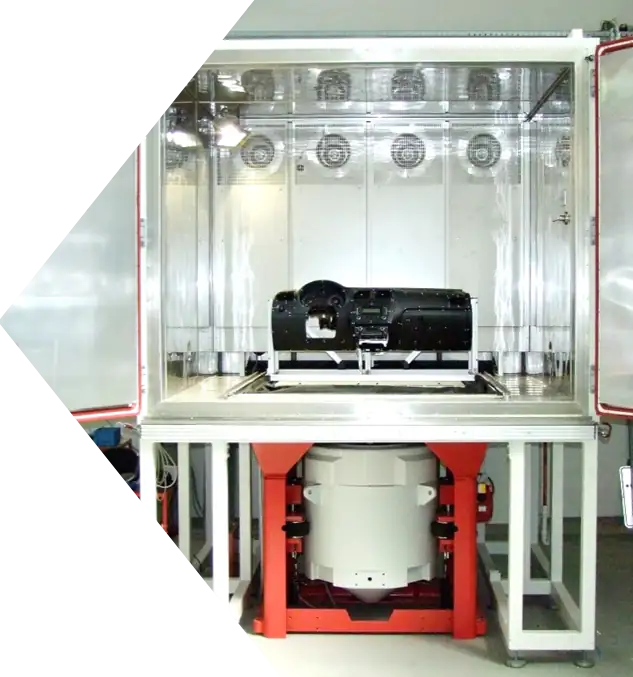

Shakerprüfungen

• Testdurchführung unter Klimabedingungen sowie unter Raumtemperatur (-50 bis 120 °C)
• Anregung in x-, y- und z-Richtung

Shakerspezifikationen

• XYZ Shaker mit Gleittisch: 5 bis 3000 Hz, 35,6 kN, Amplitude 76mm
• Z Shaker mit Klimakammer: 5 bis 2500 Hz, 57 kN, Amplitude 63mm

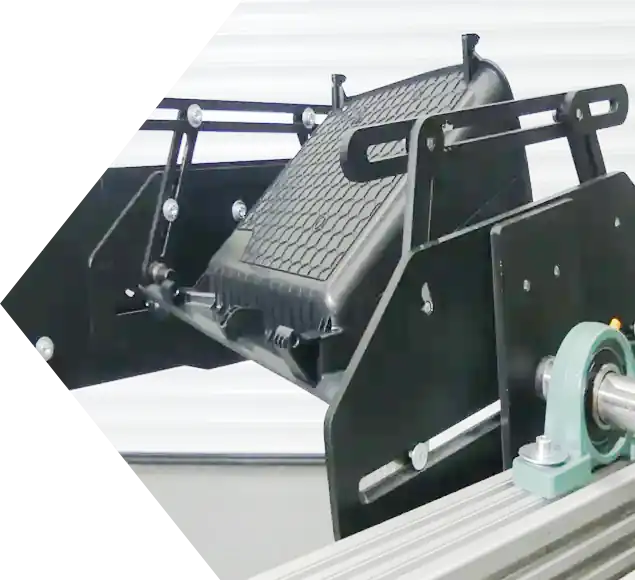

Bauteilspezifische Prüfungen

• Torsionsprüfung bei Handschuhkästen

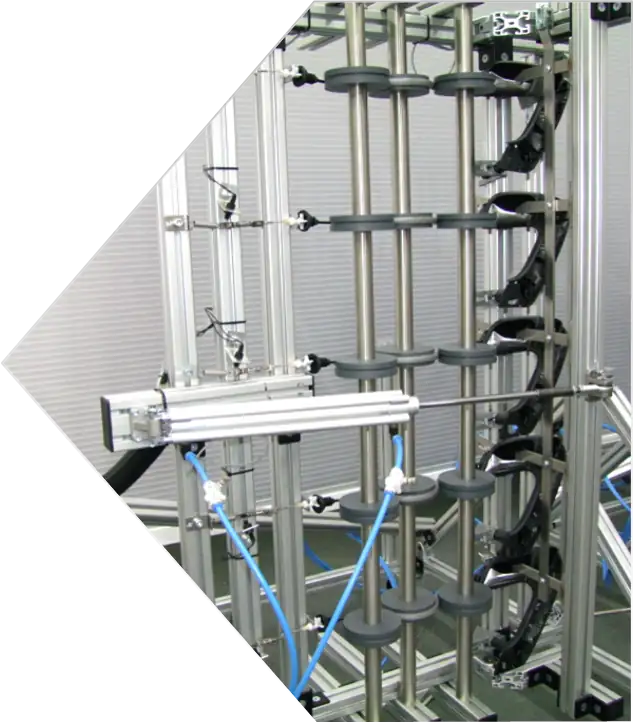

• Dauerbetätigungen der Einzelfunktionen von Sonnenblenden
• Pneumatische oder Roboterunterstützte Prüfung der Bauteile

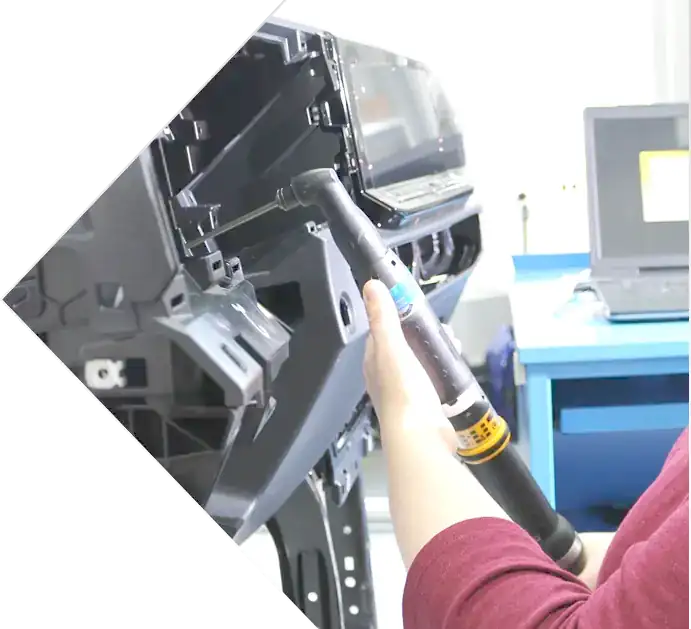

• Kraftgesteuertes Messen / Betätigen der Bauteile

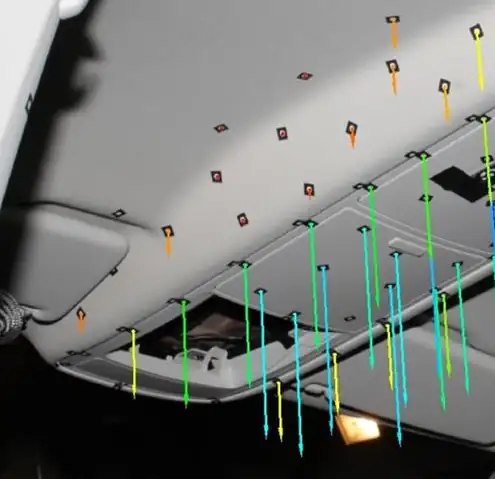

Scan und Photogrammetrie

Wir führen optische, berührungslose Vermessungen von Prüfteilen und Bauteilgruppen durch, um das Verhalten der Teile zueinander zu analysieren.

Mit den folgenden Systemen arbeiten wir:

• Fotogrammetrie – TRITOP
  Objektgröße: 0,1m bis 6 m
  Temperaturen -40°C bis +100°C

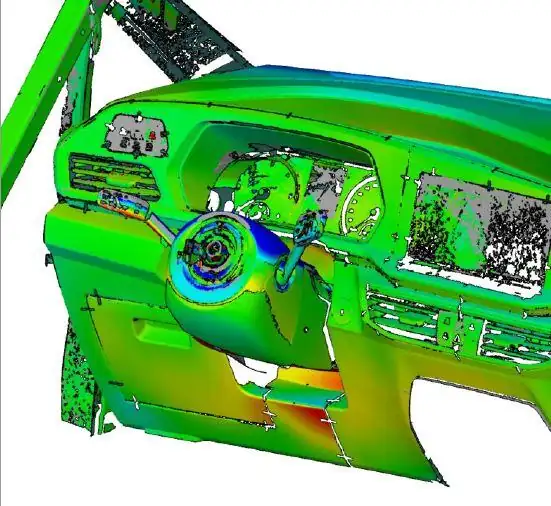

• Oberflächenscans – ATOS
  Objektgröße: 0,05m – 3m.
  Temperaturen 0°C bis +40°C

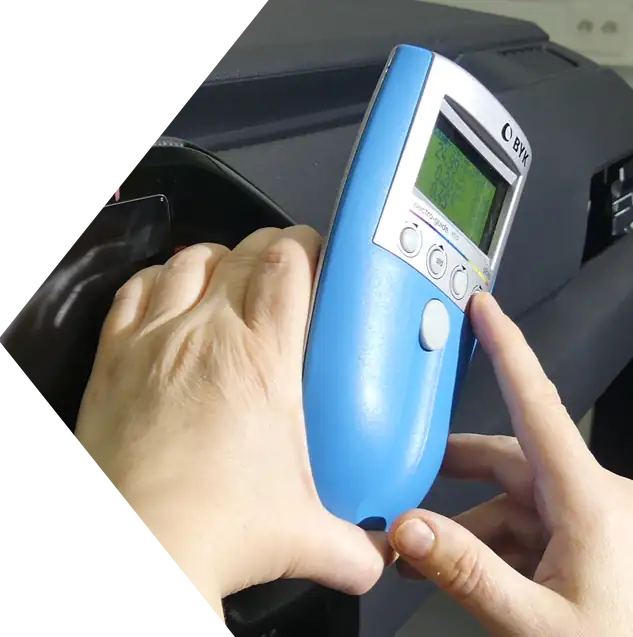

Farb- und Glanzmessung

• Verwendung des spectro-guide 45 / 0 gloss
• Durch mehrere Messungen an verschiedenen Stellen wird ein Mittelwert gebildet

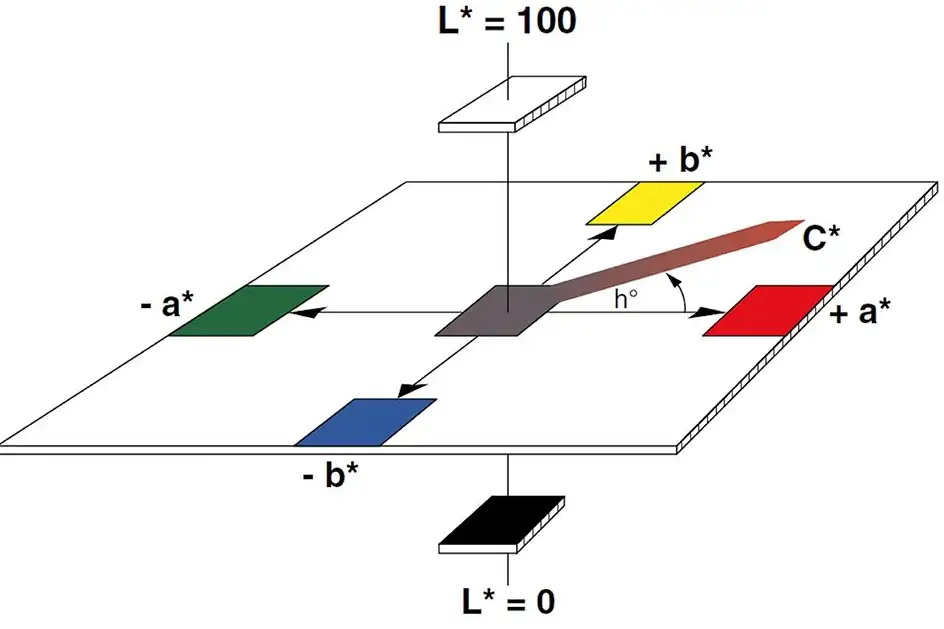

• Verwendet wird das CIE L*a*b*-System
• Mit selbst durchzuführender Kalibrierung
